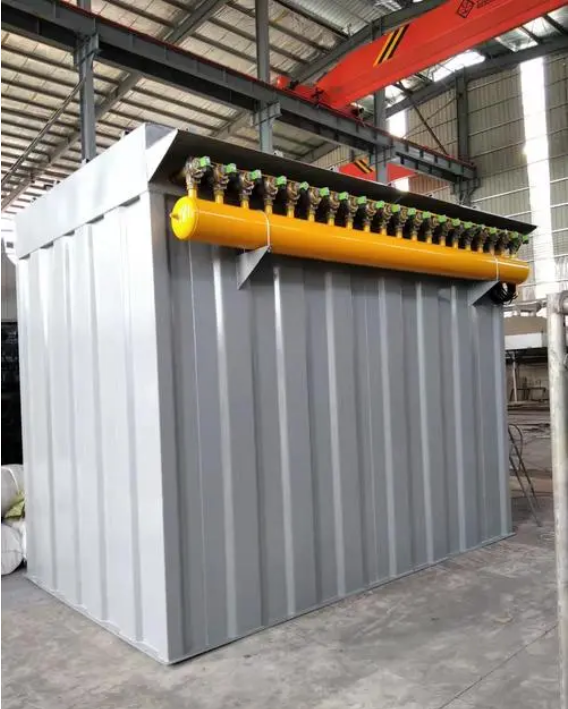

PPC氣箱式脈沖布袋除塵器構造由殼體（一般5mm的碳鋼板焊接而成）、支架和脈沖清灰系統、灰斗、排灰裝置等部件組成。當含塵氣體從進風口進入PPC氣箱式脈沖布袋除塵器后，先碰到進風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用，進入灰斗的氣流后折而向上通過內部裝有金屬除塵骨架的除塵布袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入除塵布袋室上部的清潔室，匯集到出風管而排出。排出的凈空氣達到環保要求的排放標準，過濾效率達99.99%，該除塵器是目前國內除塵效率高的除塵設備。

PPC氣箱式脈沖布袋除塵器主要由箱體、袋室、灰斗、進出風口四大部分組成，并配有支柱、樓梯、欄桿、清灰控制機構等。本體分隔成若干個箱區，每箱根據使用要求可由32、64、96、128條濾袋，并在每箱側邊出口管道上有一個氣缸帶動的提升閥，當除塵器過濾含塵氣體相應的時間后(或阻力達到預先設定值)，清灰控制器就會發出信號，頭一個箱室的提升閥就開始關閉切斷過濾氣流;然后箱室的脈沖閥開啟，向濾袋內噴入高壓空氣，以清理濾袋外表面上的粉塵。提升閥重新打開，使這個箱室重新進行過濾工作。各箱室的脈沖噴吹寬度和清灰周期，由的清灰程序控制器自動連續進行，清灰效果。
